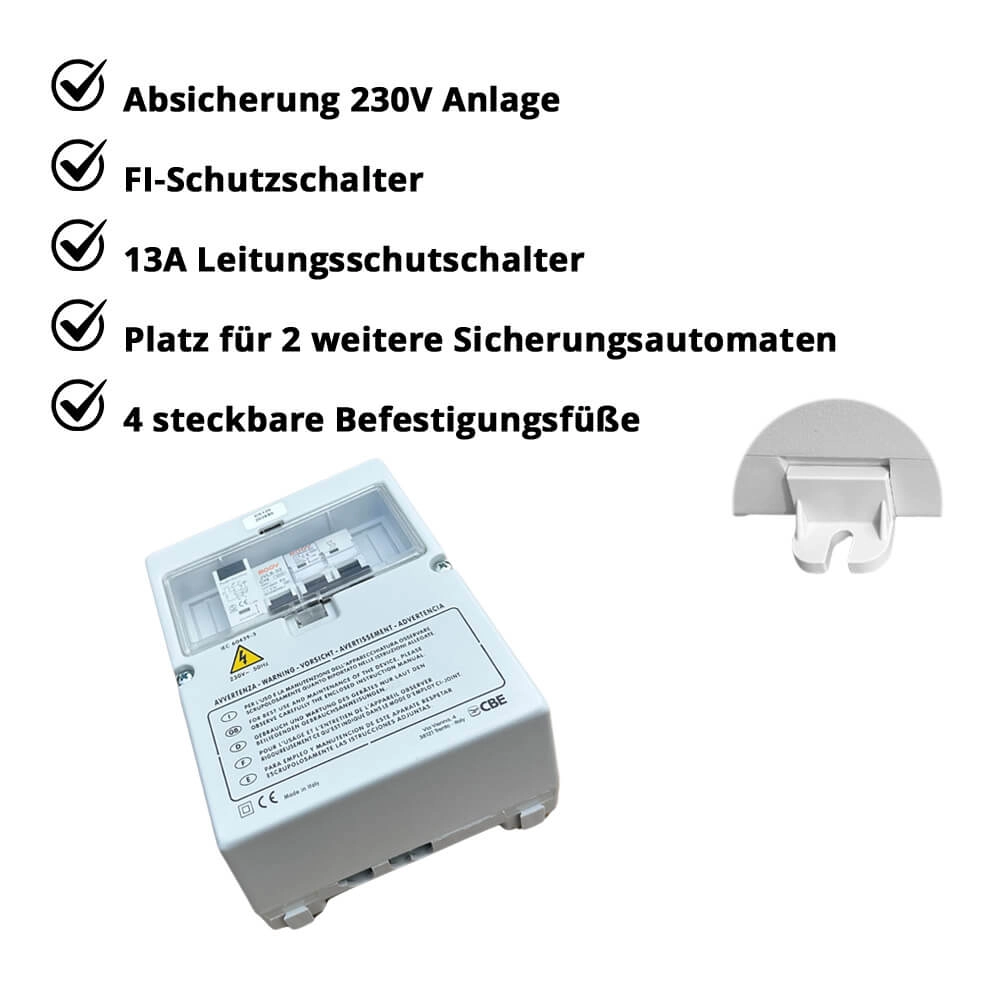

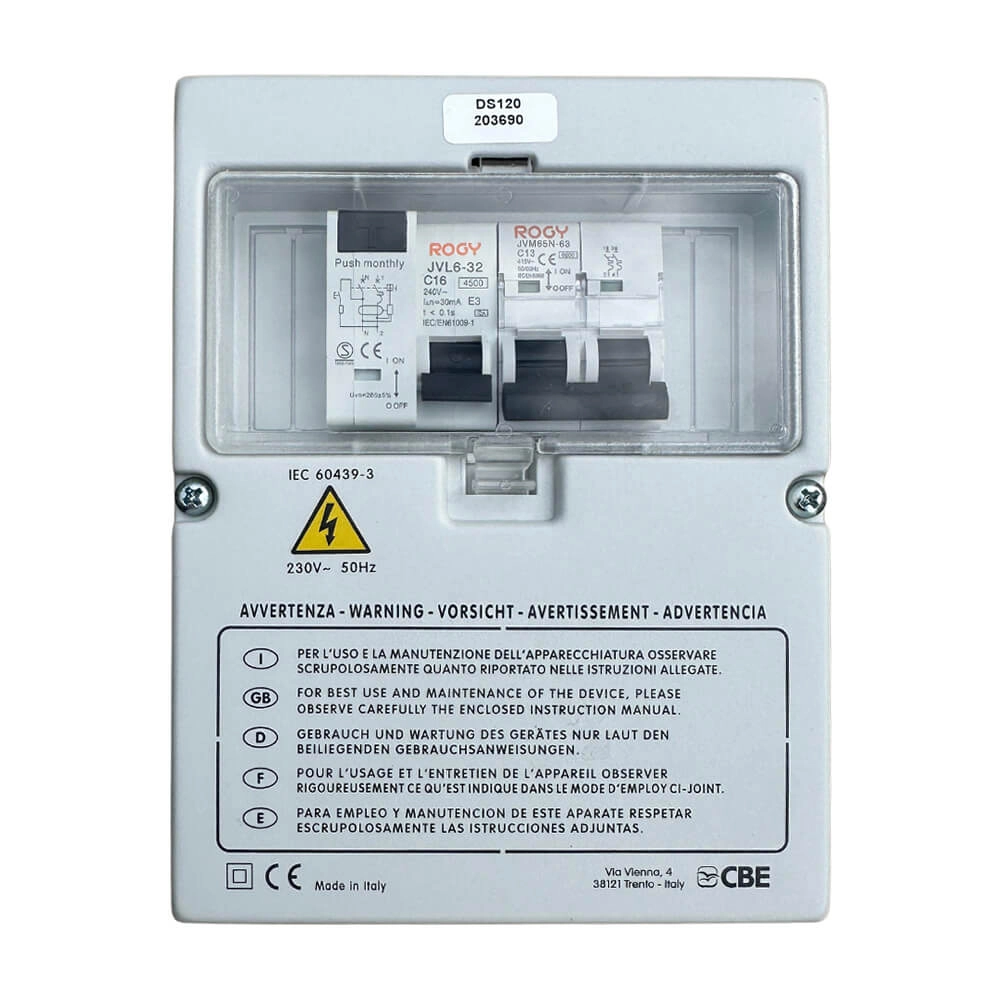

Fehlerstromschutzschalter und Leitungsschutzschalter in einem. Zur Absicherung des 230-Volt-Systems von Wechselrichter oder Landstrom in Wohnmobil, Caravan und Boot.

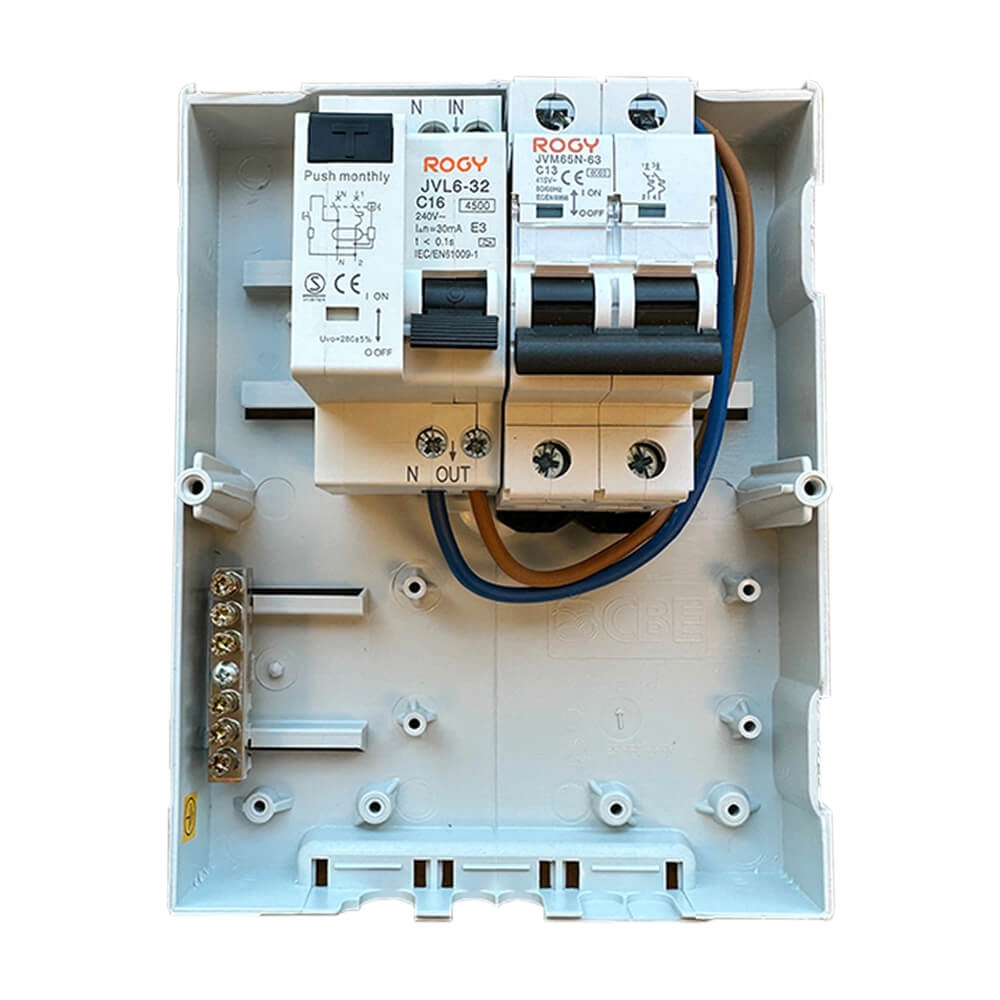

Im Falle eines Fehlerstroms (Bemessungsstrom 30 mA) erkennt der FI diesen und trennt den Neutralleiter und die Phase (allpolige Trennung). Der Leitungsschutzschalter ist auf 13 A ausgelegt. Dies entspricht einer maximalen Leistung von ca. 3000 Watt. Im Gehäuse befindet sich eine Hutschiene für die Montage des FI/LS, sowie eine 5-polige Erdungsklemme für den Schutzleiter (PE).
Information nach DIN VDE 0100-721:2010-02 Errichten von Niederspannungsanlagen – Teil 7-721:
Die Anforderung an die Betriebsstätte, Räume und Anlagen besonderer Art, wie sie bei elektrischen Anlagen von Caravan oder Wohnmobil zutreffen, machen FI´s mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA nötig. Zusätzlich ist die Schutztrennung allpolar auszuführen. Dies gilt für alle Neufahrzeuge und bei Fahrzeugen, bei denen die elektrische Anlage neu oder nahezu neu installiert wird.
FI-/LS-Kombinationen (RCBO) sind Leitungsschutzschalter mit Fehlerstromauslöser zum Schutz von Anlagen bei Kurzschluss und Überlastung gemäß den Forderungen der VDE 0100 Teil 430 sowie für den Schutz von Personen bei Erdfehlerströmen nach VDE 0100 Teil 410. Die Überstromauslösung erfolgt bei Strömen im Überlastbereich durch einen träge ansprechenden, wärmeempfindlichen Bimetallauslöser und bei Kurzschlussströmen durch einen elektromagnetischen Schnellauslöser. Der Bemessungsstrom für den Fehlerstromauslöser (FI) beträgt 30 mA. RCBO mit der Fehlerstromcharakteristik A sind netzspannungsunabhängig und ermöglichen die Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme.

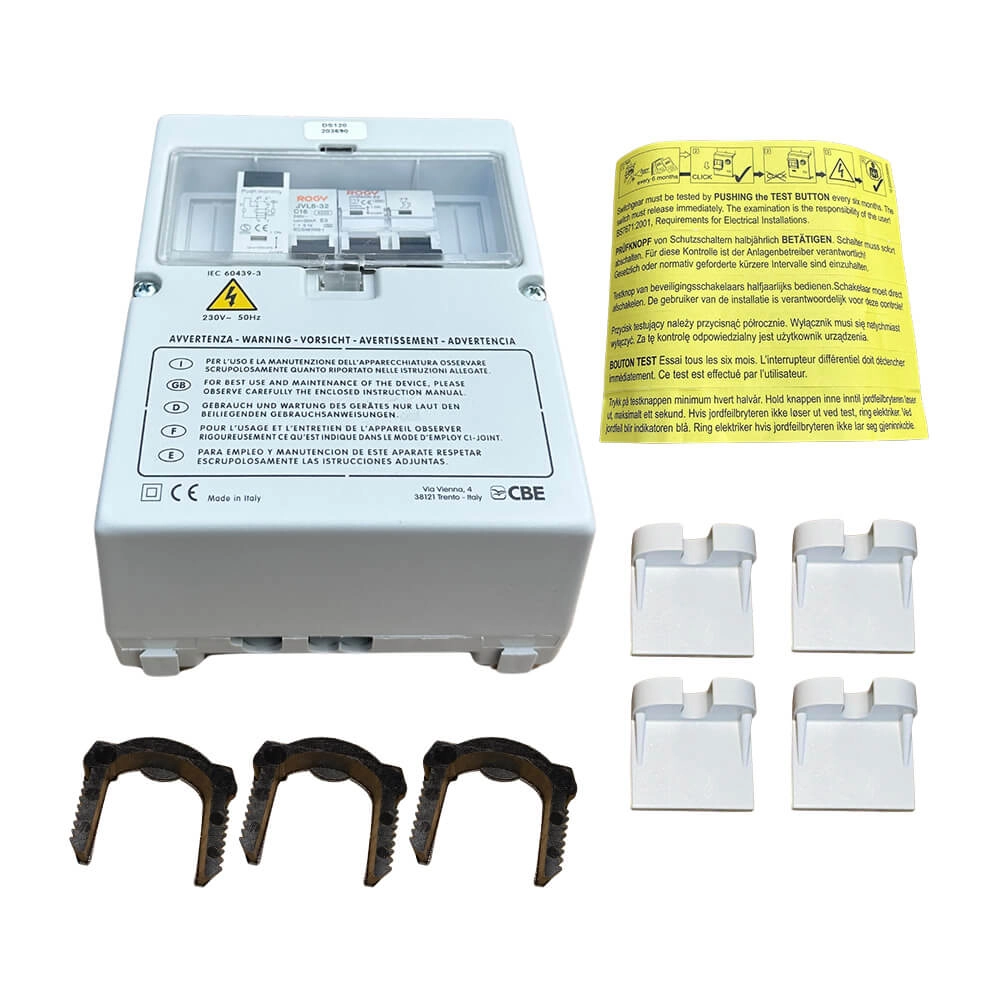

Im Lieferumfang enthalten:
| 1x FILS13A, FI-Schutzschalter + Leitungsschutz 13A im Kunststoffgehäuse |
