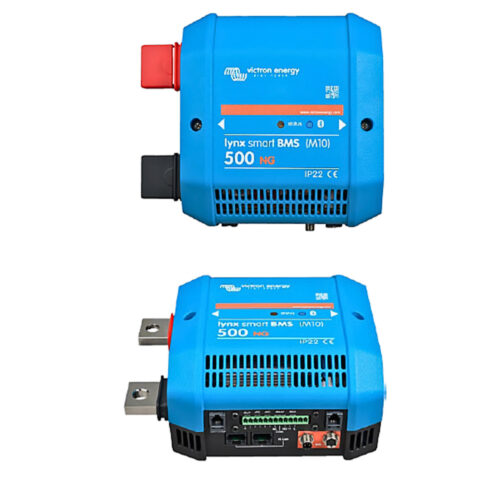

Das Lynx Smart BMS NG von Victron Energy ist ein spezielles Batterie-Management-System, das für Victron Lithium NG-Batterien entwickelt wurde. Diese LiFePO4-Batterien sind in verschiedenen Nennspannungen (12,8V, 25,6V und 51,2V) und Kapazitäten verfügbar und lassen sich flexibel in Reihen-, Parallel- oder Kombischaltungen konfigurieren.
Dadurch kannst du Batteriebänke mit Systemspannungen von 12V, 24V oder 48V aufbauen. Ein System unterstützt bis zu 50 Batterien, was dir Energiespeicher von bis zu 384 kWh ermöglicht.
Besonders praktisch ist die Möglichkeit, mehrere Lynx Smart BMS NG parallel zu schalten, wodurch sowohl die Energiespeicherkapazität erweitert als auch Redundanz bei Ausfällen einer Batteriebank geschaffen wird.
Das Lynx Smart BMS NG lässt sich nahtlos mit anderen M10 Lynx Distributor-Systemen integrieren und bietet dir in den Ausführungen 500A und 1000A maximale Flexibilität.
Eingebautes 500A- oder 1000A-Schütz
Erhältlich in den Versionen 500A und 1000A.
- Dient als sekundäres Sicherheitssystem zum Schutz der Batterie, falls die primären Steuerungen (ATC, ATD und/oder DVCC) ausfallen.
- Geeignet als fernbedienbarer Hauptschalter für das System.
Vorladeschaltung
Verhindert hohe Einschaltströme beim Anschluss kapazitiver Lasten wie Wechselrichter.
Externe Vorladegeräte sind nicht mehr erforderlich.
Überwachung und Steuerung
• Bluetooth-Verbindung zur Überwachung und Steuerung über die VictronConnect App oder VE.Can-Anschluss in Kombination mit GX-Geräten wie dem Cerbo GX oder Ekrano GX und dem VRM-Portal.
• Anzeige von Zellspannungen und -temperaturen auch auf GX-Geräten und dem VRM-Portal.
• Der integrierte Batteriemonitor liefert Daten wie Ladezustand, Spannung, Strom, Verlaufsdaten, Statusinformationen und mehr in Echtzeit.
• Diagnose auf einen Blick mit sofortiger Anzeige.
DVCC-Regelkreis sowie ATC/ATD-Kontakte
Kompatible Wechselrichter/Ladegeräte von Victron, das Orion XS 12/12-50A DC-DC-Batterieladegerät und Solarladeregler werden automatisch über ein angeschlossenes GX-Gerät und DVCC gesteuert.
Die ATC/ATD-Kontakte können zur Steuerung anderer Ladegeräte und Verbraucher verwendet werden, die über eine ferngesteuerte Ein/Ausschaltung verfügen.
Programmierbares Relais
Es kann entweder als Alarmrelais (in Kombination mit dem Voralarm) oder zur Steuerung einer Lichtmaschine über seinen externen Regler (Zündungskabel) verwendet werden.
Es bietet einen ATC-Modus für die Lichtmaschine, der eine sichere Trennung der Lichtmaschine ermöglicht, bevor die Batterie getrennt wird.
AUX-Anschluss
• Integrierte Hilfsstromversorgung (1,1A bei Systemspannung) zur Stromversorgung bestimmter Lasten (d. h. eines GX-Geräts) nach dem Herunterfahren des BMS.
• Automatische Abschaltung des BMS und des AUX-Anschlusses, wenn innerhalb von 5 Minuten nach einem Niederspannungsereignis keine Ladespannung erkannt wird.
VE.Can und NMEA 2000-Datenkommunikation
Einfacher Anschluss und Kommunikation mit GX-Geräten über VE.Can mit einem Standard-RJ45-Netzwerkkabel.
Integration in Bootsnetzwerke über das NMEA 2000-Protokoll (Voraussetzung ist ein VE.Can-zu-NMEA 2000-Mikro-C-Steckerkabel).
Überwachung der Lynx Distributor-Sicherungen
Überwacht den Status der Sicherungen von bis zu 4 angeschlossenen Lynx Distributoren über VictronConnect- oder GX-Geräte.
Empfängt Alarme bei durchgebrannten Sicherungen.
Parallel redundantes Lynx Smart BMS
Die neue Funktion der parallelen Redundanz für die Serien Lynx Smart BMS und Lynx Smart BMS NG ermöglicht mehrere Lynx BMS in einer Installation. Jedes verfügt über eine eigene Batteriebank und zusammen bilden sie ein einziges redundantes Batteriesystem. Bis zu 5 BMS können parallel geschaltet werden.
Anschlussplan für Beispielsystem
Dieses System besteht aus den folgenden Komponenten:
- Lynx Distributor M10 mit 2 parallel geschalteten Lithium NG-Batterien mit Sicherung.
- Lynx Smart BMS NG 500A mit BMS, Schütz und Batteriemonitor.
- Ein zweiter Lynx Distributor M10 bietet Anschlüsse mit Sicherungen für Wechselrichter/Ladegerät(e), Lasten und Ladegeräte. Wenn mehr Anschlüsse benötigt werden, können zusätzliche Module hinzugefügt werden.
- Ein Cerbo GX (oder ein anderes GX-Gerät) zum Auslesen der Daten.
1x Victron Lynx Smart BMS NG (M10) wahlweise 500A oder 1000A
1x RJ10 Kabel
