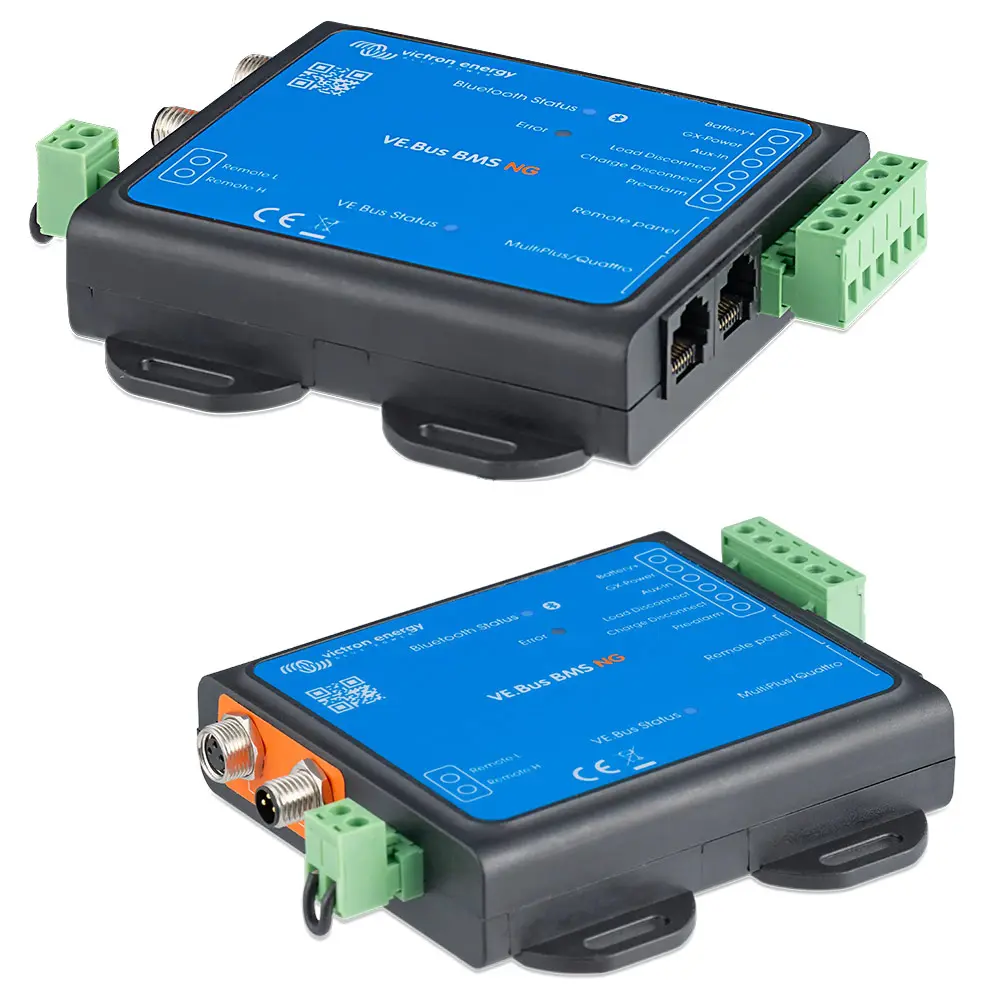

Victron VE.Bus BMS NG

Aufgaben des VE.Bus BMS NG

• Einen Voralarm erzeugen, um eine drohende Zellunterspannung anzuzeigen.
• Die Invertierung in VE.Bus-Wechselrichtern oder Wechselrichtern/Ladegeräten über VE.Bus deaktivieren und andere Lasten über die Klemme „Last trennen“ im Falle einer Unterspannung der Zelle trennen.
• Das Laden in VE.Bus-Wechselrichtern oder Wechselrichtern/Ladegeräten über VE.Bus deaktivieren, VE.Direct- und VE.Can-Solarladegeräte über ein GX-Gerät deaktivieren und andere Ladegeräte über die Klemme „Laden trennen“ im Falle einer Zellenüberspannung, Untertemperatur oder Übertemperatur trennen.

Funktionen

• Bluetooth Smart: Das VE.Bus BMS NG umfasst Bluetooth Smart für die drahtlose Konfiguration, Überwachung und Firmware-Aktualisierungen über die VictronConnect App. Die sofortige Anzeige zeigt wichtige Daten wie SoC, Batterietemperatur, Warnungen und Alarme direkt in der Geräteliste an, ohne dass ein Anschluss erforderlich ist.


• Lasttrennausgang: Steuert das ferngesteuerte Ein-/Ausschalten eines BatteryProtect, Wechselrichters, DC-DC-Konverters oder anderer Lasten mit Funktion zum ferngesteuerten Ein-/Ausschalten. Dank seines maximalen Ausgangsstroms von 1 A kann er sogar ein Hochstromrelais oder ein Schütz steuern. Beachte, dass ein nicht-invertierendes oder invertierendes Kabel zum Ein-/Ausschalten notwendig sein kann. Bitte beachte hierfür das Handbuch.


• Ladetrennausgang: Steuert den Anschluss zum ferngesteuerten Ein-/Ausschalten von Ladegeräten wie dem Smart IP43-Ladegerät, einem Cyrix-Li- Charge-Relais, einem Cyrix-Li-ct-Batteriekoppler oder einem BatteryProtect. Beachte, dass der Lasttrennausgang (LOAD) nicht geeignet ist, um eine induktive Last wie z. B. eine Relaisspule zu versorgen.


• Voralarmausgang: Löst eine sichtbare oder hörbare Warnung aus, wenn die Batteriespannung niedrig ist, und zwar mindestens 30 Sekunden, bevor der Ausgang „Last trennen“ aufgrund von Zellunterspannung deaktiviert wird. Kann ein Relais, eine LED oder einen akustischen Alarm ansteuern. Maximaler Ausgangsstrom: 1A (nicht kurzschlussfest).


• Anschluss zum ferngesteuerten Ein-/Ausschalten: Ermöglicht die Fernsteuerung der Ausgänge „Last trennen“ und „Laden trennen“. Wenn er ausgeschaltet sind, werden beide Ausgänge potentialfrei und die angeschlossenen Lasten und Ladegeräte werden ausgeschaltet.

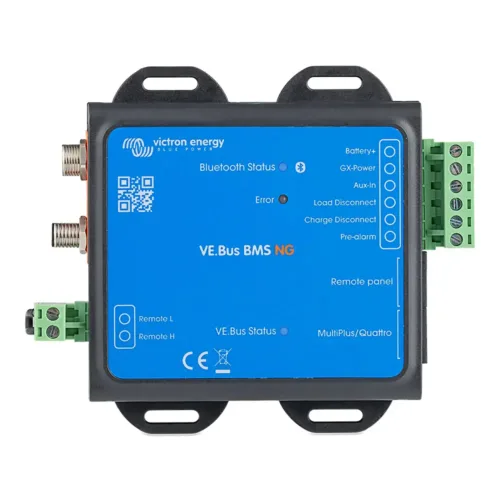

• LED-Anzeigen: Das VE.Bus BMS NG verfügt über drei LEDs: eine blaue LED für den Bluetooth-Status, eine rote LED für Warnungen und Alarmfehler und eine LED für den VE.Bus-Status.


• Kommunikation mit VE.Bus-Produkten: MultiPlus, Quattro oder Wechselrichter werden mit einem Standard RJ45 UTP-Kabel an den Anschluss „MultiPlus/Quattro“ angeschlossen. Das BMS deaktiviert die Invertierung im Falle einer Unterspannung der Zelle und das Laden im Falle einer Überspannung oder Übertemperatur der Zelle.


• Kommunikation mit Geräten zur Fernsteuerung: Ein GX-Gerät (z. B. Cerbo GX), ein Digital Multi Control (DMC)-Panel oder ein VE.Bus Smart Dongle (einschließlich einer beliebigen Kombination) kann über den Anschluss „Fernbedienungspaneel“ an das BMS angeschlossen werden. Dieses Zubehör kann in Kombination mit dem BMS verwendet werden, um den Schaltzustand des VE.Bus-Wechselrichters oder des Wechselrichters/Ladegeräts fernzusteuern (Ein / Aus / Nur Ladegerät).

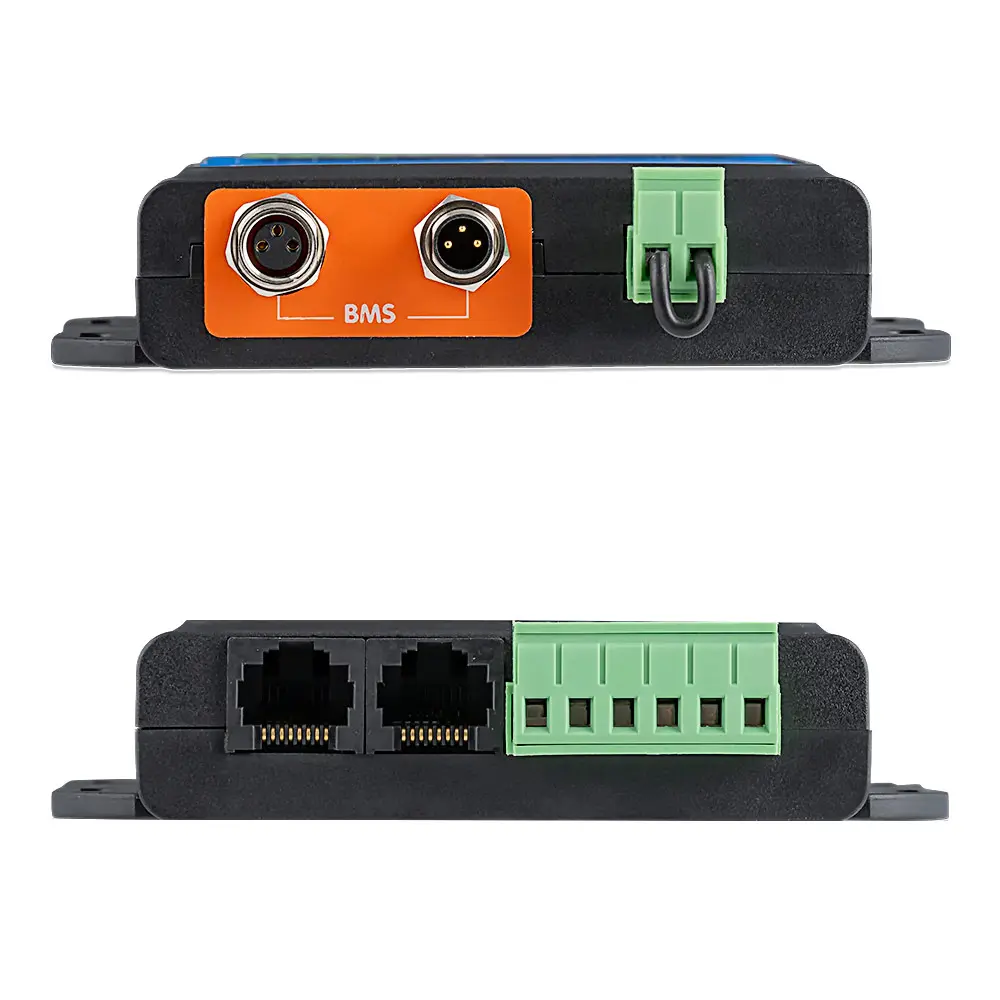

• Klemmen für Zusatzeingänge und -ausgänge: Das Batteriemanagementsystem verfügt über einen speziellen Stromausgang (GX-Power) für ein GXGerät und einen zusätzlichen Stromeingang (Aux-In).
