1000 Watt Wechselrichter 24V auf 230V Phoenix 24/1200 VE.Direct Victron

Der Victron Phoenix 24/1200 VE.Direct (Artikelnummer PIN242121200) wandelt die 24V deiner Bordbatterie in 230V mit reiner Sinuswelle um. Er liefert dauerhaft 1000 W bei 25 °C und 850 W bei 40 °C. Deine Geräte steckst du direkt in die eingebaute Schuko-Steckdose.

Die „1200“ ist Teil der Modellbezeichnung (Leistung in VA). Entscheidend für deine Planung ist die tatsächliche Dauerleistung: 1000 W bei 25 °C und 850 W bei 40 °C.

Wofür reicht der 24/1200?

Für Laptop, Fernseher, Kaffeemaschine mit passender Leistung oder Ladegeräte von E-Bike und Werkzeugakkus. Ob dein Gerät läuft, hängt von seiner tatsächlichen Leistungsaufnahme, der Einschaltspitze und deiner Batterie ab.

Hier stößt er an Grenzen:

• Wasserkocher, Föhn oder Induktionsplatten brauchen meist mehr als 1000 W.
• Die Spitze liegt bei 2200 W. Geräte mit Motor oder Kompressor können beim Anlaufen darüber liegen.
• Über 40 °C Umgebungstemperatur sinkt die Leistung.
• Er lädt keine Batterie und hat keine Netzvorrangschaltung.

Wie stark wird deine Batterie belastet?

Beispielrechnung, Faustformel: Batteriestrom ≈ AC-Leistung ÷ (Batteriespannung × Wirkungsgrad). Gerechnet mit 25,6 V und dem maximalen Wirkungsgrad von 91 %. Bei Volllast und sinkender Batteriespannung liegt der Strom etwas höher.

• 500 W am Ausgang: ca. 21A
• 1000 W (Dauerleistung bei 25 °C): ca. 43A
• 2200 W (Spitze): ca. 94A

Victron nennt als Mindestkapazität der Batterie 60Ah. Prüf bei einer Lithiumbatterie, ob das BMS die Ströme freigibt. Ohne Last zieht der Wechselrichter ca. 11 W, im ECO-Modus 1,5 W.

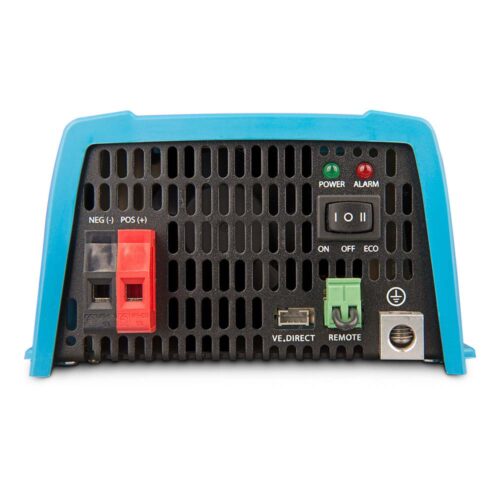

Bedienung und Schnittstellen

• VE.Direct: für ein GX-Gerät oder den Bluetooth Smart Dongle.
• Bluetooth: nicht eingebaut. Mit dem VE.Direct Bluetooth Smart Dongle stellst du ihn in der VictronConnect-App ein.
• Remote-On/Off: über Schalter, BMS oder GX-Gerät.
• ECO-Modus: senkt den Verbrauch ohne Last deutlich.

Anschluss und Einbau

Lass den Einbau von einer Elektrofachkraft machen. Die folgenden Punkte aus der Victron-Anleitung helfen dir bei der Planung, ersetzen sie aber nicht.

• Batteriekabel: 10 mm² bis 1,5 m Länge, 16 mm² von 1,5 bis 3 m. Angeschlossen wird an Schraubklemmen (max. 25 mm²). Ringkabelschuhe passen dort nicht.
• Absicherung: Eingebaut ist eine Sicherung mit 125A, austauschbar. Ist das Batteriekabel länger als 1,5 m, verlangt Victron zusätzlich eine Sicherung oder einen DC-Schutzschalter nahe der Batterie. Einen Wert nennt Victron nicht. Die Sicherung muss zu Kabelquerschnitt, Strom des Wechselrichters und Batteriesystem passen.
• Gehäuseerdung: Erdungsklemme außen am Gehäuse, der Erdleiter hat mindestens den halben Querschnitt der Batteriekabel.
• Erdung am 230-V-Ausgang und FI-Schutz: Ab Werk ist der Ausgang nicht geerdet (schwebend). Ein FI-Schutzschalter funktioniert nur mit Verbindung zwischen Neutralleiter und Erde. Ob und wie das in deiner Anlage umgesetzt wird, entscheidet die Fachkraft nach Anleitung.
• Montage: liegend am Boden (Schutzart IP21) oder an der Wand (IP20), nicht kopfüber. Rundum mindestens 10 cm frei lassen.

Passendes Kabel aus unserem Sortiment: Batteriekabel 10 mm², M8 auf Schraubklemme, 1 m für Wege bis 1,5 m. Für 1,5 bis 3 m das Batteriekabel 16 mm² mit Sicherungshalter, M8 auf Aderendhülse in 2 m. Die Sicherung für den Halter ist nicht enthalten. Prüf, ob deine Batteriepole M8-Gewinde haben.

Häufige Fragen

Wie viel Watt hat der Victron Phoenix 24/1200?
1000 W dauerhaft bei 25 °C und 850 W bei 40 °C. Kurzzeitig schafft er 2200 W.

Hat der Phoenix 24/1200 Bluetooth?
Nein. Dafür brauchst du den VE.Direct Bluetooth Smart Dongle.

Wo finde ich die Bedienungsanleitung?
Im Reiter Downloads. Die Anleitung ist mehrsprachig und enthält einen deutschen Teil.
