- Die wichtigsten Details

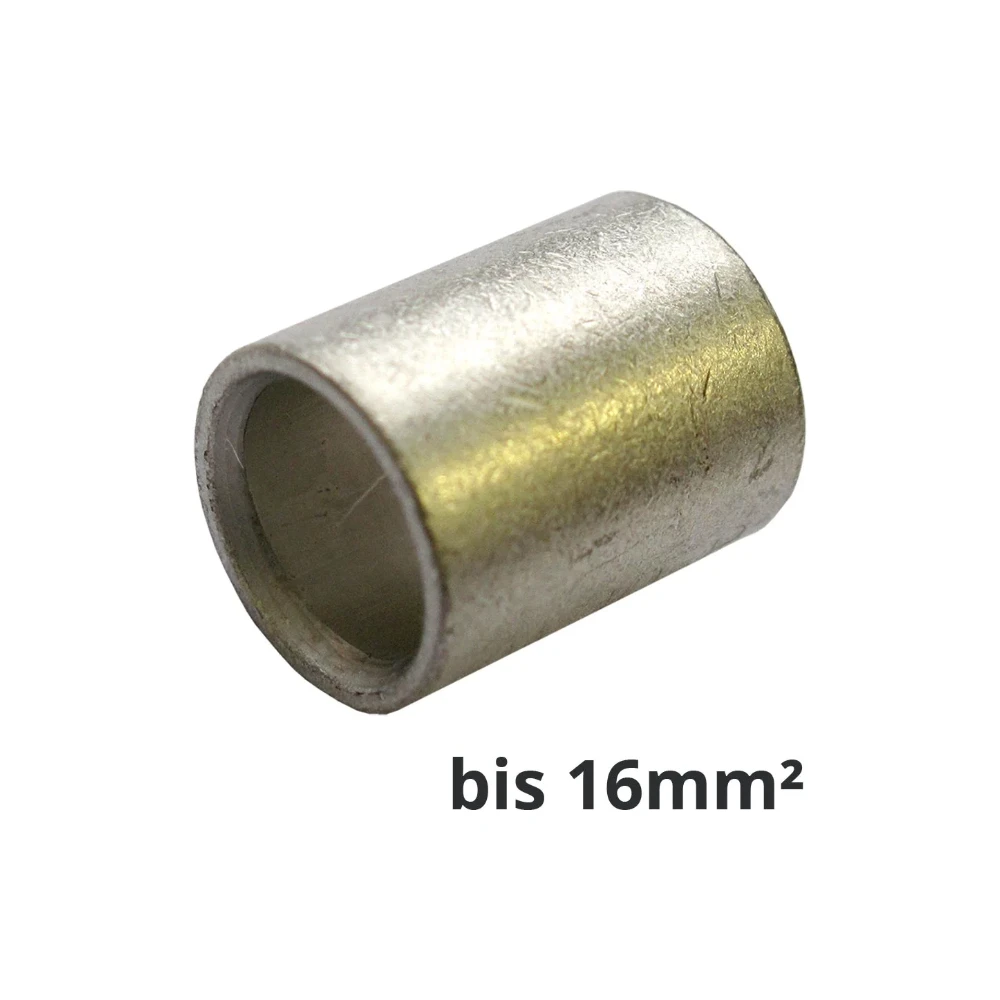

- Parallelverbinder aus geglühtem, verzinntem Kupfer,
- für Kabel-Gesamtquerschnitte bis 16, 25, 35, 54, 70, 95 oder 120 mm²,
- nur für Dornpressung geeignet.
- Deine Vorteile bei uns
- - Einbau-Werkstatt bei Frankfurt.
- - Schneller Versand mit Tracking.
- - Ansprechpartner mit Fachwissen.
- - Lieferung aus deutschem Lager.
- - Nur hochwertige Markenprodukte.
- Produkt teilen
Batteriekabel nach Maß bei Campofant
- Individuell nach deinen Vorgaben vom Fachbetrieb gefertigt.
- 🔧 Jetzt Kabel konfektionieren
Mit einem Parallelverbinder verlängerst du ein Batteriekabel oder verbindest zwei Kabel mit gleichem oder unterschiedlichem Querschnitt. Die beiden abisolierten Kabelenden schiebst du von beiden Seiten überlappend in den Verbinder und verpresst ihn anschließend.
Die richtige Größe wählen
Maßgeblich ist der Gesamtquerschnitt beider Kabel. Die Tabelle zeigt typische Kombinationen:
Parallelverbinder: Größen im Überblick
| Parallelverbinder | Beispiel-Kombination | Länge |
|---|---|---|
| bis 16 mm² (AWG6) | 10 mm² + 6 mm² | 11,5 mm |
| bis 25 mm² (AWG4) | 10 mm² + 14 mm² | 13 mm |
| bis 35 mm² (AWG2) | 14 mm² + 22 mm² | 14 mm |
| bis 54 mm² (AWG1, AWG1/0) | 14 mm² + 33 mm² | 16 mm |
| bis 70 mm² (AWG2/0) | 22 mm² + 42 mm² | 18 mm |
| bis 95 mm² (AWG3/0) | 34 mm² + 54 mm² | 19 mm |
| bis 120 mm² (AWG4/0) | 42 mm² + 70 mm² | 22 mm |
bis 16 mm² (AWG6)
Beispiel-Kombination10 mm² + 6 mm²
Länge11,5 mm
bis 25 mm² (AWG4)
Beispiel-Kombination10 mm² + 14 mm²
Länge13 mm
bis 35 mm² (AWG2)
Beispiel-Kombination14 mm² + 22 mm²
Länge14 mm
bis 54 mm² (AWG1, AWG1/0)
Beispiel-Kombination14 mm² + 33 mm²
Länge16 mm
bis 70 mm² (AWG2/0)
Beispiel-Kombination22 mm² + 42 mm²
Länge18 mm
bis 95 mm² (AWG3/0)
Beispiel-Kombination34 mm² + 54 mm²
Länge19 mm
bis 120 mm² (AWG4/0)
Beispiel-Kombination42 mm² + 70 mm²
Länge22 mm
Verarbeitung
Der Parallelverbinder ist unisoliert und nur für die Dornpressung geeignet. Die Verbindungsstelle isolierst du danach mit Schrumpfschlauch. Für Kabelenden an Batterie, Sicherung oder Sammelschiene nimmst du stattdessen Rohrkabelschuhe.
Material: Kupfer, geglüht und elektrolytisch verzinnt.
Im Lieferumfang enthalten
1x Parallelverbinder in der gewählten Größe
