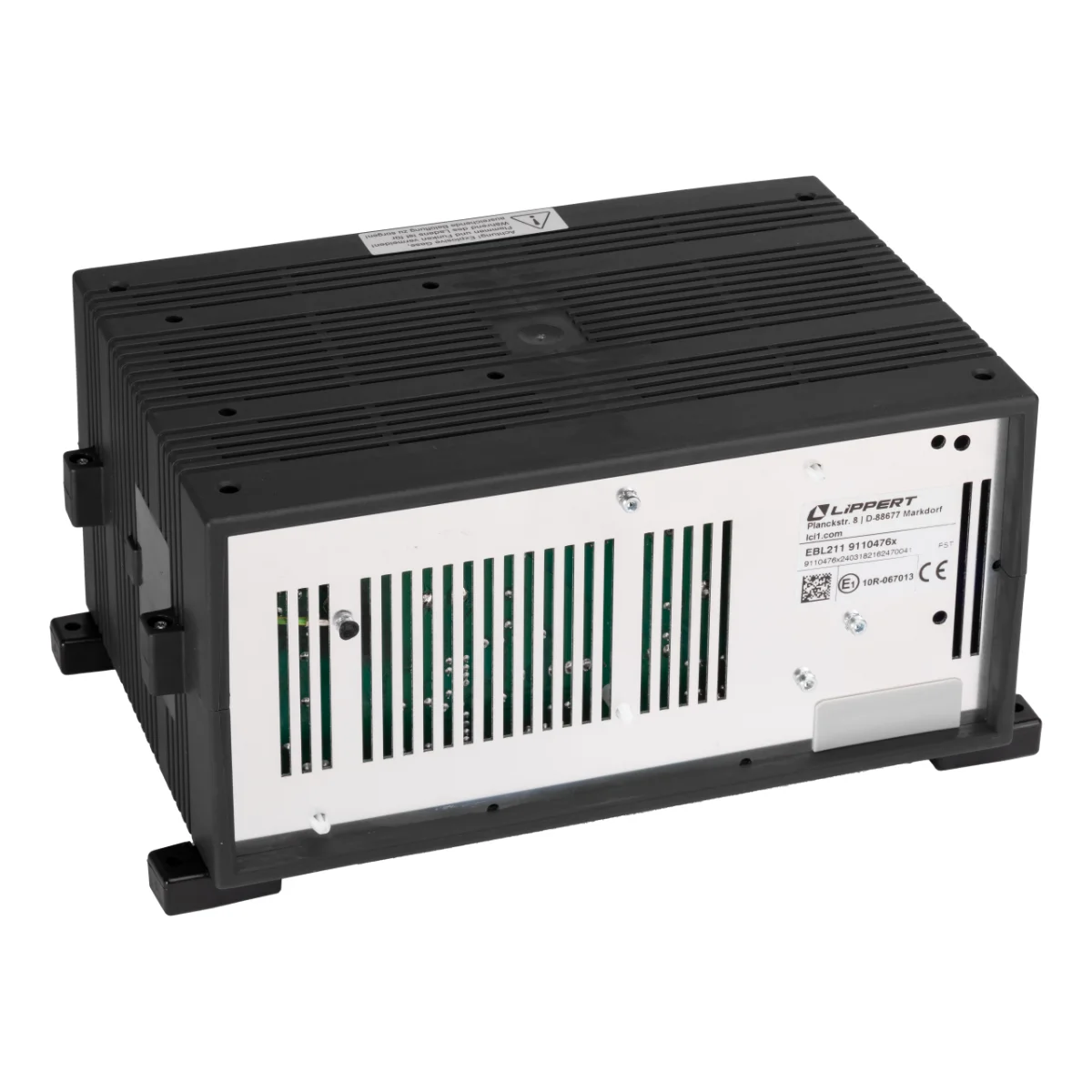

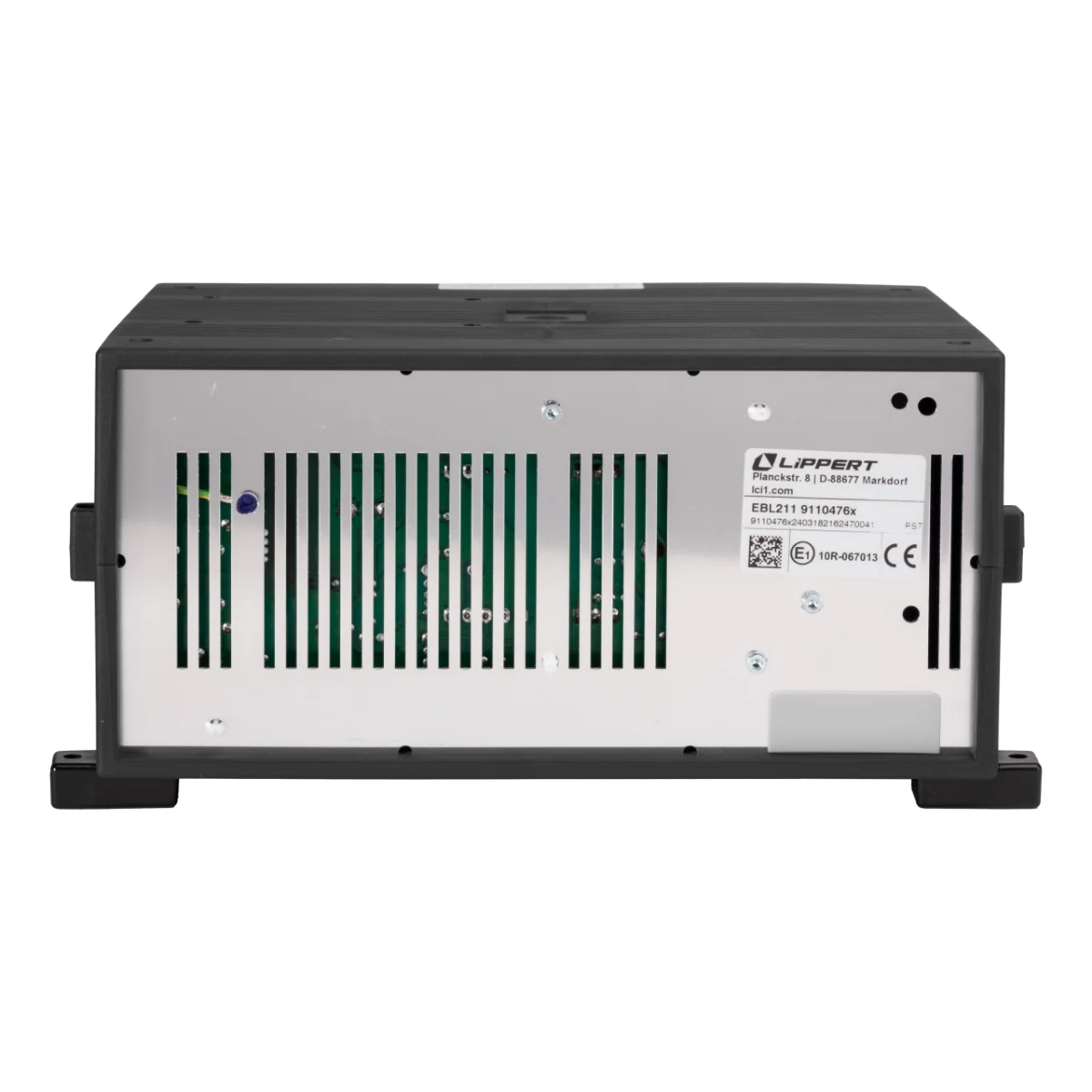

Schaudt Elektroblock EBL 211 mit Bedienpanel LT 453

Der Schaudt Elektroblock EBL 211 ist die zentrale 12V-Steuerung für Wohnmobile: Er lädt die Aufbaubatterie am Landstrom, hält die Starterbatterie mit Erhaltungsladung fit, verteilt und sichert alle 12V-Stromkreise ab und schaltet über das mitgelieferte Bedienpanel LT 453 die Bordversorgung ein und aus. Im Unterschied zum EBL 208 S lädt der EBL 211 auch AGM-Batterien mit passender Kennlinie.

Geeignet für

• den Austausch eines vorhandenen Schaudt EBL 211 im Wohnmobil
• Bordnetze mit 6-zelliger Blei-Gel- oder AGM-Batterie
• Fahrzeuge mit Solaranlage, die über einen Schaudt-Solarladeregler am EBL angeschlossen ist

Vorteile

• Kennlinie umschaltbar: Per Schalter stellst du zwischen Blei-Gel und AGM um. Die Ladeschlussspannung passt sich an (14,4 V bzw. 14,7 V).

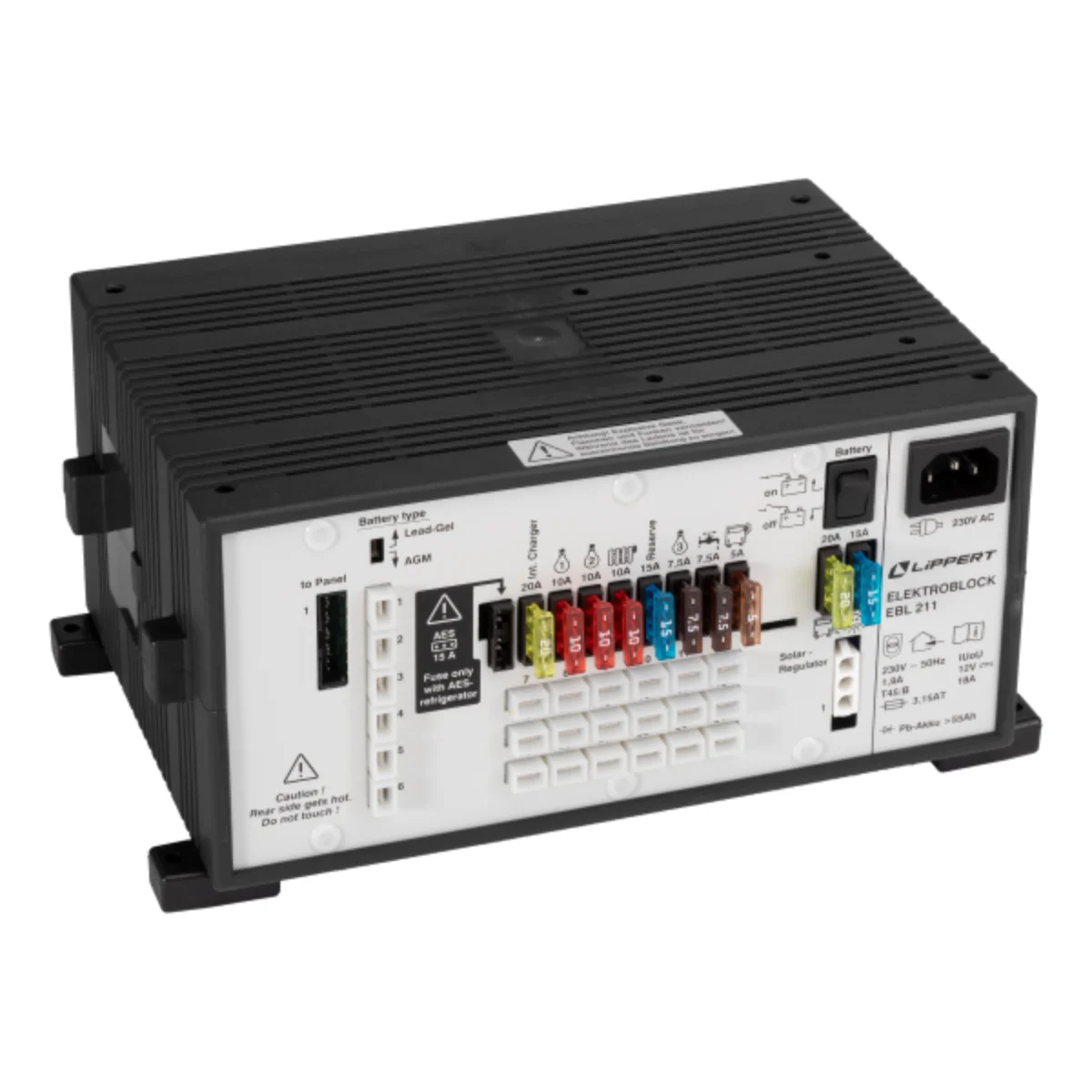

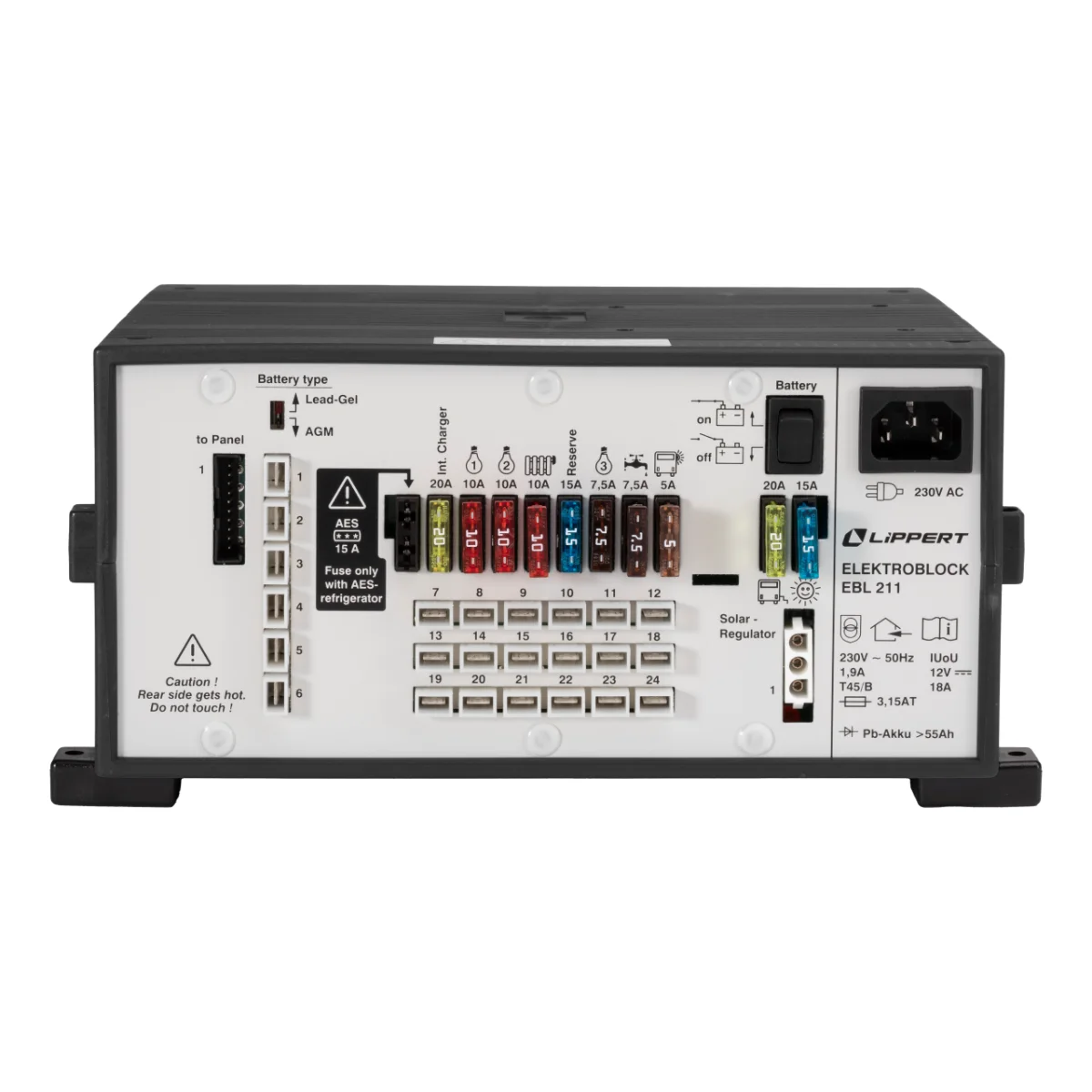

• Alles in einem Gerät: Ladegerät, Stromverteilung mit Kfz-Flachsicherungen, Hauptschalter für Wohnraum- und Fahrzeugversorgung und Batteriewächter.
• Batteriewächter: Unter etwa 10,5 V schaltet der EBL die 12V-Verbraucher ab und schützt die Aufbaubatterie vor Tiefentladung.
• Kühlschrankversorgung: Laut Lippert konfigurierbar für Absorber-, Kompressor- und AES-Kühlschränke.

Wichtige Einschränkungen

• Laut Schaudt ist der EBL 211 für Blei-Gel- und AGM-Batterien ausgelegt, eine eigene Lithium-Einstellung gibt es nicht. Eine LiFePO4-Batterie kannst du trotzdem laden: Stell den Schalter auf Gel, diese Ladespannung passt auch für LiFePO4.
• Den Batterietyp darfst du nur bei getrenntem Landstrom umschalten.
• Der Elektroblock ist kein Ladebooster: Bei Euro-6-Fahrzeugen mit intelligenter Lichtmaschine lädt die Aufbaubatterie während der Fahrt oft nur unzureichend. Abhilfe schafft der Schaudt Booster WA 121525.

Vor dem Kauf prüfen

• Typenschild: Vergleiche Modell und Ausführung deines bisherigen EBL. Bei Unsicherheit schick uns ein Foto vom Typenschild.
• Batterietyp: Blei-Gel oder AGM, mindestens 6-zellig 12 V.
• Einbauort: trocken, belüftet, mit mindestens 5 cm Abstand zu allen Seiten außer der Montageseite. Im Betrieb darf es dort nicht wärmer als 45 °C werden.
• Einbau: 230V-Anschluss und Fahrzeugelektrik gehören in die Hände einer Fachwerkstatt oder einer Elektrofachkraft.

Häufige Fragen

Kann ich mit dem EBL 211 eine LiFePO4-Batterie laden?
Ja. Stell den Batterietyp-Schalter auf Gel: Diese Einstellung liefert die Ladespannung, die eine LiFePO4-Batterie braucht. Die AGM-Einstellung ist für LiFePO4 nicht gedacht.

Was ist der Unterschied zwischen EBL 208 S und EBL 211?
Beide laden mit 18A. Der EBL 208 S ist für Blei-Säure und Blei-Gel gedacht, der EBL 211 für Blei-Gel und AGM, mit umschaltbarer Ladeschlussspannung.
